Технические данные низкотемпературных воздухоохладителей ROKARYS

Модель Номинальная мощность*, kW Поверхность
м2		 Вентилятор,
n x Ø		 Длина воздушного потока, м Расход воздуха м3/час Объем труб,
дм3		 Мощность вентиляторов, W Вход,
Ø мм		 Выход,
Ø мм		 Мощность ТЭНов,
kW
R22 R404
J2.7/312A 2,7 2,8 14,0 2*315 9 3 000 4,4 180 12,7 22 3,6
J4.2/352A 4,2 4,4 19,0 2*350 10 4 500 6,1 280 16,0 22 3,6
J5.6/402A 5,6 5,9 23,0 2*400 12 7 000 7,9 390 16,0 22 4,8
J6.8/402A 6,8 7,1 28,0 2*400 12 7 000 9,4 390 16,0 28 6,0
J7.8/402A-1 7,8 8,2 33,0 2*400 12 7 000 11,0 390 16,0 28 6,0
J11.5/502A-1 11,5 12,1 47,0 2*500 15 12 000 15,6 1 000 22,0 35 10,0
J14/453A-1 14,0 14,7 56,0 3*450 14 13 500 19,1 840 22,0 35 10,0
J17/503A-1 17,0 17,9 66,0 3*500 15 18 000 22,4 1 500 22,0 42 10,0
J20/503A-1 20,0 21,0 87,0 3*500 15 18 000 25,6 1 500 22,0 42 12,0

* номинальная мощность воздухоохладителей расчитана при следующих данных: ∆t = 7оС, Т испарения = -32оС



 Технические данные низкотемпературных воздухоохладителей ROKARYS

Модель A B C D E El E2 E3 F
J2.2/312A 1092 445 465 364 860 - - - 120
J4.2/352A 1408 455 465 384 1160 - - - 135
J5.6/402A 1488 555 565 484 1240 - - - 135
J6.8/402A 1488 555 665 484 1240 - - - 135
J7.8/402A-1 1680 555 665 484 1360 - - - 160
J11.5/502A-1 2121 555 665 502 1801 - - - 160
J14/453A-1 2695 595 665 502 2374 818 778 - 160
J17/503A-1 2695 595 765 502 2374 818 778 - 160
J20/503A-1 2890 595 765 502 2560 880 840 - 160



AC cheme sizes

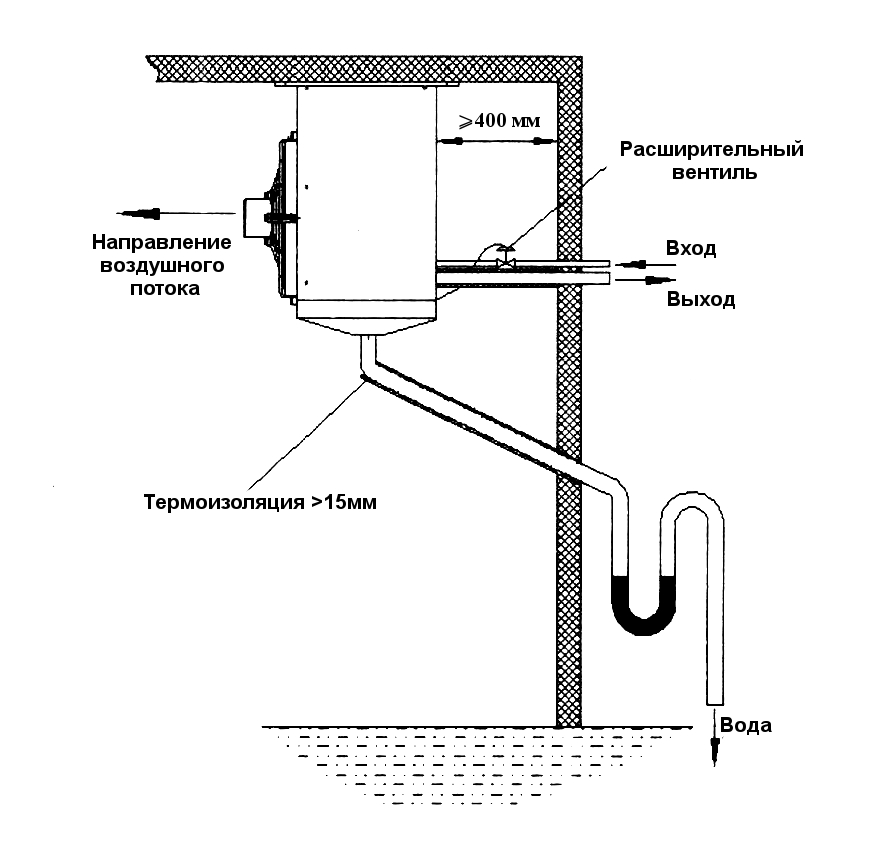

 Монтажная схема

AC assemble cheme



 Маркировка воздухоохладителей ROKARYS

D Температура в камере : D -18oC , J ниже -25оС
19 Номинальная мощность, kW
/
45 Диаметр вентилятора, см
3 Количество вентиляторов
A А: 380V 3 фазы 50Hz,
B: 220V 1 фаза 50Hz,
C: 220V 3 фазы 60Hz,
D: 220V 1 фазa 60Hz,
E: 110V 1 фаза 60Hz,
-1 модификация
